Зонування будівлі та димові завіси: як обмежити поширення диму без вентиляції
Коли говорять про захист від диму, увага здебільшого прикута до активних систем — вентиляторів, димових люків, механізмів примусового видалення. Але існує ще один, менш очевидний, проте не менш ефективний рівень захисту, який працює зовсім без електроприводів і автоматики: пасивне обмеження поширення диму за допомогою фізичних бар’єрів. Димова завіса — конструктивно проста деталь, яка звисає зі стелі великого приміщення, — здатна суттєво змінити динаміку розвитку пожежі, розділяючи величезний відкритий простір на керовані ділянки задовго до того, як в дію вступають вентилятори чи люки.
Ця стаття присвячена концепції пасивного зонування — доповненню, а не заміні активної системи димовидалення, яке дозволяє суттєво підвищити ефективність усього комплексу протидимового захисту. Дізнатися більше про димові завіси та бар’єри для різних типів об’єктів можна дізнатися більше на сайті компанії MERCOR, де представлено обладнання для гравітаційного димовидалення та зонування великих приміщень.
Що таке пасивне зонування (компартменталізація)
Компартменталізація — це принцип поділу великого простору на окремі ділянки (компартменти чи димові зони) за допомогою фізичних бар’єрів, які обмежують горизонтальне поширення диму та гарячих газів під стелею. На відміну від активної системи димовидалення, яка потребує електроживлення, автоматики та роботи вентиляторів чи приводів клапанів, пасивне зонування — це статичний елемент конструкції, що виконує свою функцію просто фактом фізичної присутності в просторі, без будь-яких рухомих частин чи джерел живлення (за винятком самого механізму опускання завіси в момент спрацювання).
Як працюють димові завіси
Принцип стримування горизонтального поширення диму
Гарячий дим, що піднімається від осередку загорання, накопичується під стелею та починає горизонтально розповсюджуватися по всій площі відкритого приміщення — саме цей ефект створює проблему для великих просторів без внутрішніх перегородок. Димова завіса, підвішена під стелею і опущена на розрахункову глибину, фізично перегороджує цей горизонтальний рух, утримуючи дим у межах конкретної зони чи ділянки приміщення значно довше, ніж це відбувалося б у повністю відкритому просторі.
Робота в парі з активним димовидаленням
Ключова цінність димових завіс розкривається саме в поєднанні з активною системою видалення диму. Коли завіса обмежує зону поширення диму, витяжна система димовидалення отримує можливість працювати ефективніше в межах конкретної, обмеженої за площею ділянки — замість того, щоб намагатися контролювати дим, що безперешкодно розтікається по всій величезній площі приміщення. Це підвищує реальну ефективність витяжної системи без збільшення її фізичної продуктивності, оскільки завіса фактично зменшує об’єм простору, який потрібно контролювати одночасно.
Автоматичне опускання за сигналом

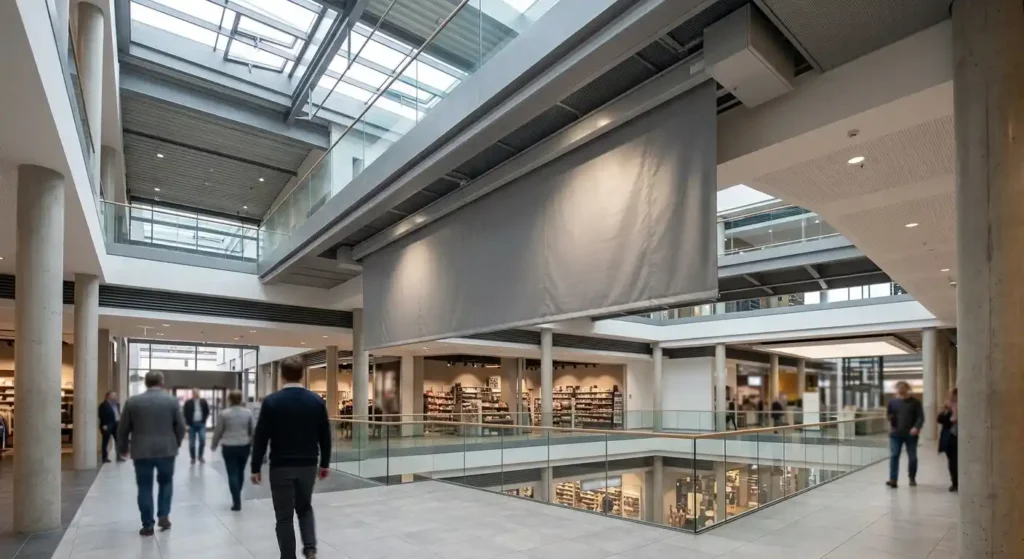

Сучасні димові завіси, як і протипожежні штори для великих прорізів, зазвичай перебувають у згорнутому стані під стелею в звичайному режимі експлуатації приміщення, повністю не заважаючи його функціональному використанню. У разі спрацювання пожежної сигналізації завіса автоматично опускається на розрахункову глибину, формуючи бар’єр саме в той момент, коли це потрібно.
Де компартменталізація особливо актуальна

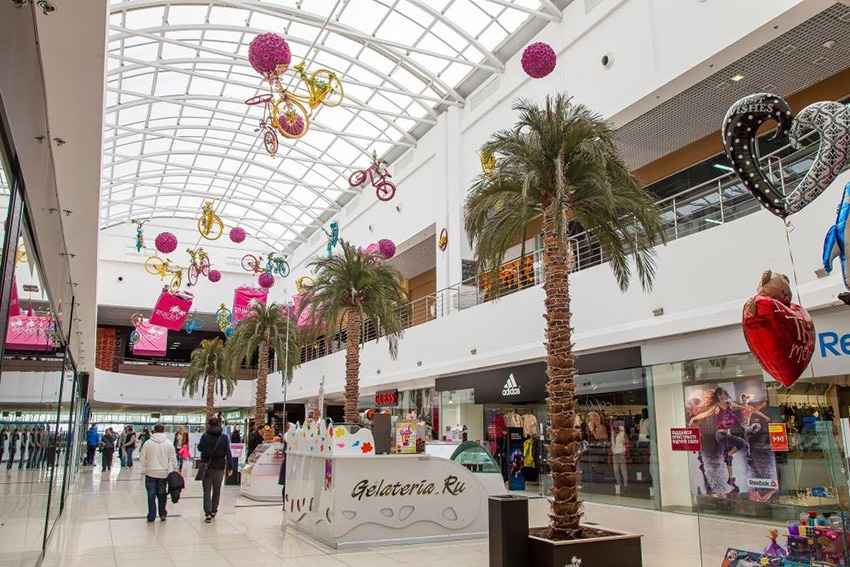

Великі торгові зали
Сучасні торгові центри та гіпермаркети проєктуються з великими відкритими торговими залами без внутрішніх перегородок — це архітектурне рішення покращує огляд і навігацію для відвідувачів, але водночас створює значний суцільний об’єм простору, у якому дим від пожежі в одному відділі здатен безперешкодно розповсюджуватися по всій площі залу. Димові завіси дозволяють розділити такий простір на функціональні зони, обмежуючи поширення диму від локального осередку загорання, не вимагаючи встановлення капітальних стін, які порушили б відкриту концепцію торгового простору.

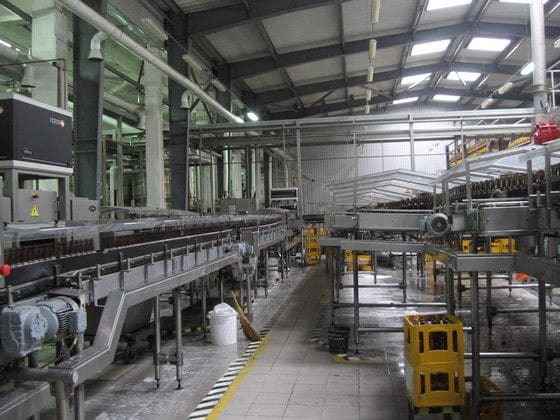

Великі виробничі цехи
Виробничі приміщення значної площі, де технологічний процес вимагає відкритого, нерозділеного простору для переміщення обладнання чи продукції, часто стикаються з подібною проблемою — капітальний поділ на відсіки не завжди технологічно можливий. Димові завіси в такому випадку дозволяють отримати переваги зонування без порушення виробничого процесу, обмежуючи поширення диму від локального загорання в межах конкретної виробничої ділянки.
Атріуми
Атріуми — багатоповерхові відкриті простори, що поєднують кілька рівнів будівлі, — є одним із найскладніших сценаріїв для протидимового захисту через значний вертикальний і горизонтальний об’єм задимленого простору, що може утворитися. Димові завіси, встановлені на межі атріуму та суміжних поверхових зон, обмежують перехід диму з атріуму в прилеглі приміщення чи навпаки, зберігаючи ці зони придатними для евакуації довше.
Порівняння підходів до контролю поширення диму
| Критерій | Активна система димовидалення (вентилятори, люки) | Пасивне зонування (димові завіси) | Комбінований підхід |
|---|---|---|---|
| Потреба в електроживленні для основної функції | Так | Мінімальна (лише для опускання) | Так, для активної частини |
| Вплив на архітектуру приміщення в звичайному режимі | Відсутній | Мінімальний (сховані під стелею) | Мінімальний |
| Ефективність для великих відкритих просторів | Обмежена без додаткового зонування | Не видаляє дим, лише обмежує поширення | Найвища |
| Складність монтажу в існуючу будівлю | Помірна-висока | Відносно проста | Помірна |
| Типове застосування | Будь-які типи об’єктів | Великі відкриті простори без капітальних перегородок | Торгові центри, цехи, атріуми |
Практичні переваги комбінованого підходу
Поєднання активного димовидалення з пасивним зонуванням дає ефект, який перевищує суму окремих компонентів:
- Скорочення часу досягнення критичної концентрації диму в конкретній зоні — завіса не дає диму «розчинятися» по всій площі будівлі, зберігаючи його концентрацію в межах керованого простору.
- Підвищення ефективності роботи вентиляторів витяжки без потреби у збільшенні їхньої фізичної потужності, оскільки обсяг простору, який реально потрібно обслуговувати, зменшується завдяки зонуванню.
- Збереження чистих від диму зон евакуації довше, ніж це можливо при відсутності фізичних бар’єрів між зоною загорання та шляхами виходу.
- Гнучкість архітектурних рішень — можливість зберегти відкриту, візуально єдину концепцію простору (важливу для торгових центрів чи сучасних виробничих приміщень), одночасно отримуючи переваги поділу на протипожежні зони.
Висновок
Димові завіси та концепція пасивного зонування — це важливе, часто недооцінене доповнення до активної системи димовидалення, яке дозволяє обмежити горизонтальне поширення диму у великих відкритих просторах без необхідності встановлення капітальних перегородок чи збільшення потужності витяжного обладнання. Для торгових залів, великих виробничих цехів і атріумів, де архітектурна концепція вимагає відкритого простору, комбінація завіс і активної витяжної системи дозволяє отримати ефективний протидимовий захист, зберігаючи при цьому функціональні та естетичні переваги відкритого планування будівлі.
