Як уникнути аварій при заміні мережевих та циркуляційних насосів у котельнях?

Модернізація теплогенеруючих об’єктів та центральних теплових пунктів вимагає суворого дотримання гідродинамічних параметрів системи. Під час оновлення інженерних мереж фахівці часто припускаються помилок, оцінюючи нове обладнання виключно за показниками номінального напору та продуктивності на папері. Спроби інтегрувати нові вузли без урахування специфіки високотемпературного теплоносія, реального стану трубопроводів та гідравлічного опору призводять до розгерметизації контурів або перевитрати енергії вже протягом першого опалювального сезону. Щоб забезпечити стабільну циркуляцію та безаварійну роботу теплових вузлів, необхідно підбирати сертифіковане промислове обладнання під точні розрахункові навантаження. Ознайомитися з повним переліком серійних моделей та замовити обладнання для тепломереж можна за посиланням https://www.ekvives.com/pumps/, де представлені надійні насосні агрегати та станції для комунального та промислового секторів.

Чому теплоносій руйнує стандартні торцеві ущільнення?

Робота в контурах гарячого водопостачання та магістрального опалення супроводжується значними термічними навантаженнями на рухомі елементи гідромашин. Найбільш вразливим вузлом, що безпосередньо контактує з перегрітою рідиною, є механічне торцеве ущільнення вала. Заміна старих насосів на нові агрегати без аналізу хімічного складу та температурного графіка мережевої води стає причиною швидкого протікання і зупинки системи.

Звичайні еластомери та стандартні матеріали пар тертя, розраховані на роботу з холодною водою, у теплових мережах швидко втрачають еластичність, дубіють і деформуються. Для тривалої експлуатації в котельнях, де працюють великі консольні насосні агрегати, ущільнювальні вузли повинні мати специфічну конфігурацію. Для гарячої води критично важливо використовувати пари тертя з карбіду кремнію, кераміки або графіту в поєднанні з термостійкими кільцями з EPDM чи Viton, здатними витримувати температуру понад 110–130 °C.

Залежно від архітектури теплового пункту та необхідного об’єму прокачування рідини, інженери застосовують різні типи циркуляційного обладнання:

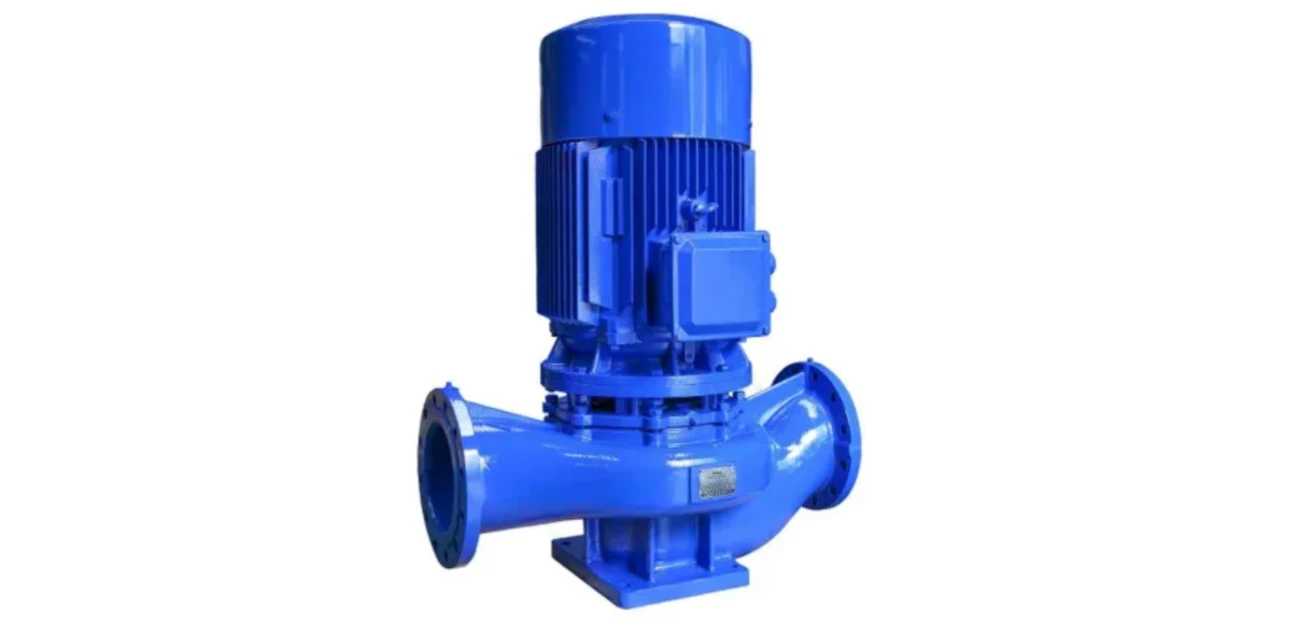

• Циркуляційні ін-лайн насоси. Сучасні гідромашини з патрубками на одній осі (в лінію), які монтуються безпосередньо в розрив трубопроводу. Завдяки такій конструкції вони мінімізують площу машинного залу та спрощують монтаж.
• Насоси із «сухим» ротором. Потужне обладнання для магістральних ліній, де привод повністю ізольований від рідкого середовища. Вони демонструють високий коефіцієнт корисної дії та здатні працювати з теплоносієм під високим тиском.
• Циркуляційні насоси з мокрим ротором. Застосовуються виключно в допоміжних контурах (наприклад, системах гарячого водопостачання або лініях рециркуляції котлів) малої потужності. Ротор двигуна тут занурений у рідину, яка одночасно змащує підшипники та відводить тепло, що робить роботу безшумною, але обмежує граничний тиск.

Правильний вибір між цими конструктивними типами на основі температурного режиму котельні гарантує, що ущільнювальні вузли та підшипники відпрацюють свій паспортний ресурс без аварійних витоків.

Як дефіцит кавітаційного запасу знищує робочі колеса?

Найнебезпечнішим явищем у теплоенергетиці є закипання рідини всередині гідравлічної камери внаслідок різкого падіння локального тиску. Коли перегрітий теплоносій рухається з високою швидкістю, неправильний розрахунок допустимого кавітаційного запасу (NPSH) на всмоктувальному патрубку призводить до утворення бульбашок пари. При переході в зону високого тиску всередині насоса ці бульбашки миттєво схлопуються, викликаючи мікровихрові гідроудари величезної сили.

Кавітація супроводжується специфічним шумом, схожим на перекачування гравію, і підвищеною вібрацією корпусу обладнання. Технічні наслідки цього процесу мають безповоротно руйнівний характер для внутрішніх елементів:

• відбувається інтенсивне викришування (піттинг) металу на лопатках робочого колеса, що знижує КДД;
• руйнуються консольні моноблочні насосні агрегати через передачу вібрації безпосередньо на вал електродвигуна;
• виникає сильний осьовий люфт, який розбиває посадочні місця підшипникових вузлів і призводить до заклинювання ротора.

Щоб уникнути подібних ризиків, інженери розраховують геометрію всмоктувальної лінії та висоту встановлення обладнання відносно підживлювального контуру чи бака деаератора. На об’єктах із високим температурним графіком магістралі важливо забезпечити надлишковий підпір на вході, що повністю нівелює загрозу виникнення кавітаційного зносу.

Як комплексний підбір та регулювання стабілізують гідравліку котельні?

Заміна застарілого обладнання на сучасні гідравлічні вузли вимагає комплексного інженерного перерахунку всієї системи. Поширена помилка монтажних організацій полягає в закупівлі насоса з надлишковим “запасом” за потужністю без прив’язки до реальних втрат тиску в мережі. Надлишковий напір призводить до серйозного розбалансування контурів, через що ближні до котельні споживачі отримують надмірну кількість теплоносія, а віддалені – страждають від його дефіциту.

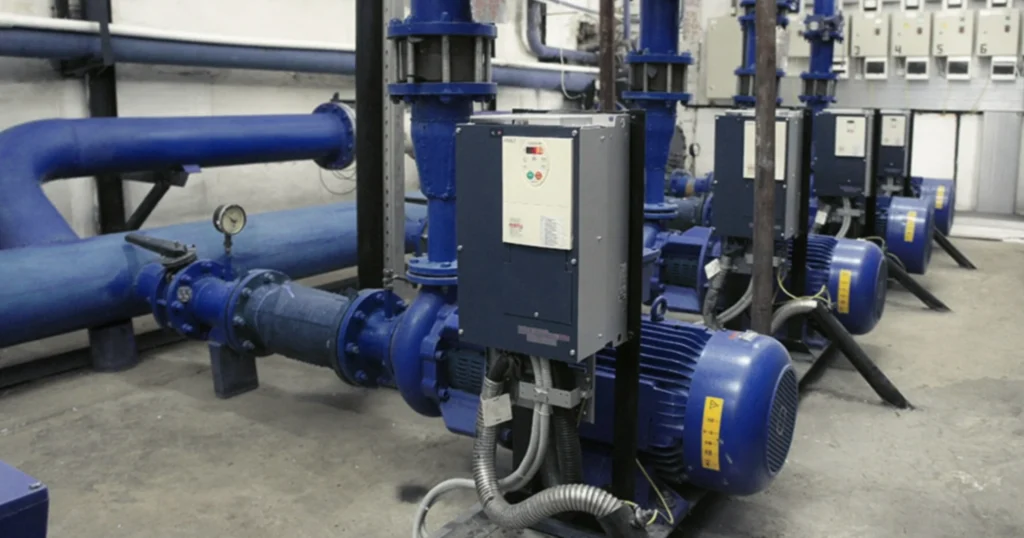

Для повної стабілізації параметрів тепломережі необхідно чітко враховувати загальну потужність котла та довжину контурів опалення. Сучасний підхід виключає використання нерегульованих гідромашин, які постійно працюють на максимальних обертах. Натомість на об’єктах теплопостачання впроваджують насоси з частотним перетворювачем, які автоматично адаптують швидкість обертання двигуна під поточні потреби системи, орієнтуючись на показники датчиків диференціального тиску. Це дозволяє динамічно підлаштовуватися під добові та сезонні зміни витрати тепла, заощаджуючи ресурси підприємства.

Залежно від масштабів об’єкта, поверховості та специфіки тепломережі, для модернізації котелень застосовують різні рівні комплектації обладнання, що поєднують у собі високу надійність та точність регулювання:

• Консольні лінійні насосні агрегати. Оптимальне рішення для магістральних трубопроводів з обмеженим вільним простором. Завдяки конструкції «ін-лайн» (патрубки на одній осі) вони інтегруються безпосередньо в лінію без спорудження масивних фундаментів, що суттєво здешевлює монтаж окремих циркуляційних вузлів.
• Багатонасосні агрегати та станції на їхній базі. Для масштабних теплових мереж поодинокі лінійні насоси об’єднують у готові комплекси, що монтуються на спільній тримальній рамі. Такі станції постачаються як єдине інженерне рішення, куди вже інтегровано вхідні й вихідні колектори, захисну запірну арматуру, зворотні клапани та загальну шафу автоматизації. Це дозволяє реалізувати каскадне керування, коли система самостійно підключає додаткові потужності залежно від пікових навантажень у котельні.

Перехід від локальної заміни одиничних насосів до встановлення збалансованих інженерних комплексів дозволяє повністю усунути перевитрату мережевої води та значно зменшити теплові втрати. Заводська готовність обладнання суттєво спрощує проведення пусконалагоджувальних робіт і забезпечує узгоджену роботу всіх елементів теплопункту, мінімізуючи ризик людської помилки під час монтажу.

Модернізація теплових об’єктів вимагає відмови від застарілих методів підбору обладнання за приблизними параметрами. Нехтування температурними режимами мережевої води та неправильний розрахунок кавітаційного запасу неминуче призводять до руйнування ущільнень і пошкодження робочих коліс. Інтеграція сучасних автоматизованих вузлів, що враховують індивідуальні особливості об’єкта, гарантує безперебійне теплопостачання споживачів. Професійний підбір регульованих гідросистем дозволяє повністю стабілізувати тиск у контурах, захистити капітальні вузли від динамічних навантажень та мінімізувати експлуатаційні витрати підприємства на довгі роки.
