Одноканальный модуль гальванической развязки: защита, надежность и точность в системах автоматизации

Современные системы автоматизации и управления требуют не только точной передачи сигналов, но и надежной защиты оборудования от внешних воздействий. Электрические помехи, перепады напряжения, замыкания и разность потенциалов между сегментами системы могут привести к повреждению чувствительных компонентов. Для решения этих задач применяется одноканальный модуль гальванической развязки.

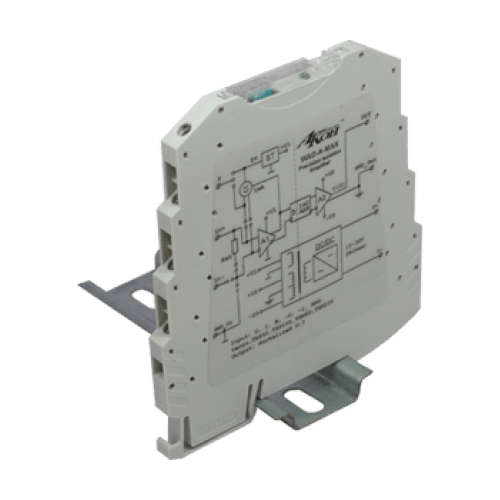

Это специализированное устройство, предназначенное для электрической изоляции между источником сигнала и принимающим оборудованием. Модуль разрывает электрическую цепь, передавая информацию между двумя сторонами через оптическую, магнитную или трансформаторную связь. В результате обеспечивается защита от перенапряжений, исключение паразитных токов и повышение общей электробезопасности системы.

В отличие от многоканальных решений, одноканальный модуль гальванической развязки сконцентрирован на одном конкретном сигнале. Это позволяет достигать высокой точности, низкого уровня шумов и надежной изоляции в критически важных участках системы.

Зачем нужен одноканальный модуль гальванической развязки

При работе с промышленными контроллерами, ПЛК, аналоговыми или цифровыми модулями ввода-вывода, важно учитывать, что между различными участками системы может возникать разность потенциалов. Если сигналы передаются напрямую, это может привести к пробоям, нестабильной работе, ошибкам в измерениях и даже выходу оборудования из строя.

Одноканальный модуль гальванической развязки решает сразу несколько ключевых задач:

• Обеспечивает электрическую изоляцию между полевыми устройствами и системой управления.
• Защищает оборудование от перенапряжений и импульсных помех.
• Устраняет проблемы, связанные с замыканием цепей заземления.
• Предотвращает распространение наводок и шумов по сигнальным линиям.
• Повышает точность измерений, особенно в условиях индустриальных помех.

Особенно актуально использование таких модулей на объектах с протяженной кабельной разводкой, рядом с силовым оборудованием или в случаях, когда используются разные системы питания.

Принцип работы и особенности конструкции

Одноканальный модуль гальванической развязки работает по принципу электрической изоляции между входной и выходной цепями. Это достигается за счет:

• Оптрона — передача сигнала с помощью света через оптический канал.
• Импульсного трансформатора — индуктивная передача импульсов с высоковольтной изоляцией.
• Емкостной связи — применяется реже, используется для высокочастотных сигналов.

Модуль может быть пассивным (не требующим внешнего питания) или активным (с внешним источником питания и встроенной схемотехникой). Он может поддерживать:

• Аналоговые сигналы (например, 4–20 мА, 0–10 В).
• Цифровые сигналы (дискретные уровни «0» и «1»).
• Частотные сигналы.
• Специализированные протоколы (например, RS-485, Modbus).

Типичные характеристики:

• Степень изоляции: от 1500 до 5000 В.
• Время отклика: от нескольких мкс до миллисекунд.
• Рабочая температура: от -40 до +70 °C.
• Монтаж на DIN-рейку — стандарт для промышленной автоматизации.

Благодаря узкой специализации, одноканальный модуль гальванической развязки позволяет точечно усиливать и защищать конкретный канал, не перегружая систему.

Применение в промышленных и инженерных системах

Одноканальные модули гальванической развязки широко применяются в различных отраслях, где критична точность и надежность передачи сигнала:

• Энергетика — изоляция цепей измерения тока и напряжения.
• Нефтехимия — защита датчиков уровня и давления от наводок.
• Металлургия — безопасная интеграция ПЛК с высоковольтными системами.
• Пищевая промышленность — изоляция слаботочных цепей от электродвигателей.
• Автоматизация зданий — разделение цепей управления и питания.
• Оборудование с опасной зоной — изоляция интерфейсов от взрывоопасных участков.

Также модули используются в лабораторных системах, системах контроля доступа, медицинском оборудовании, железнодорожной автоматике и других критически важных направлениях.

В условиях украинского рынка, где часто используются модульные системы автоматизации (Schneider, Siemens, ОВЕН и др.), одноканальные модули гальванической развязки становятся неотъемлемой частью защищенной архитектуры.

Как выбрать одноканальный модуль гальванической развязки

Правильный выбор устройства зависит от ряда технических параметров:

1. Тип передаваемого сигнала — аналоговый или дискретный, напряжение или ток.
2. Диапазон входных и выходных сигналов — проверьте соответствие контроллеру.
3. Уровень гальванической изоляции — выбирайте с запасом для защиты от всплесков.
4. Наличие сертификации и соответствие стандартам — особенно важно на опасных объектах.
5. Совместимость с монтажной системой — чаще всего требуется установка на DIN-рейку.
6. Температурный режим и уровень пыле- и влагозащиты.
7. Дополнительные функции — фильтрация, преобразование уровней сигнала, диагностика.

При работе с большими объектами разумно предусмотреть установку модулей на всех критических участках системы. Это поможет защитить оборудование, повысить надежность и упростить поиск неисправностей.

Преимущества использования одноканального модуля гальванической развязки

Внедрение одноканального модуля гальванической развязки приносит существенные преимущества:

• Защита чувствительной электроники от перенапряжений и коротких замыканий.
• Устранение проблем с разностью потенциалов и земляными петлями.
• Повышение точности измерений за счет исключения помех.
• Повышение надежности и долговечности всей системы управления.
• Гибкость при модернизации и расширении систем автоматизации.

Даже в системах, где на первый взгляд нет жестких требований к развязке, ее наличие позволяет избежать потенциальных рисков, особенно при работе с промышленным оборудованием, расположенным в разных зданиях или с различными системами заземления.

Одноканальный модуль гальванической развязки — это незаменимый элемент для обеспечения безопасности, точности и стабильной работы систем автоматизации. Он защищает контроллеры, интерфейсы и чувствительное оборудование от внешних и внутренних электрических воздействий, позволяя создавать устойчивые и надежные архитектуры управления.

На украинском рынке представлены различные модели таких модулей, и грамотный подход к их выбору позволяет существенно продлить срок службы оборудования и минимизировать риски простоев.

Инвестируя в надежные и сертифицированные решения, можно быть уверенным в стабильности систем — от небольших шкафов управления до масштабных распределенных комплексов.
