КРУ-10 під контролем: як сучасні розподільчі пристрої захищають енергосистеми від аварій
Енергетична система підприємства чи міського кварталу працює безперервно, наче відлагоджений годинник. Будь-який стрибок напруги або коротке замикання здатні миттєво зупинити заводські конвеєри, знеструмити сервери чи залишити без світла сотні людей. Щоб мінімізувати такі ризики, високосилові потоки потрібно не просто транспортувати, а жорстко контролювати на кожному кроці.
Проектуючи надійну мережу, інженери комплексно підбирають силові камери, захисні апарати та трансформаторні підстанції в Києві, де базовим вузлом для безпечного керування струмом 10 кВ виступають комплектні розподільчі пристрої (КРУ). Ці металеві комірки локалізують аварії та гарантують стабільне живлення об’єктів.
Захисний бар’єр: як металева комірка рятує від збитків

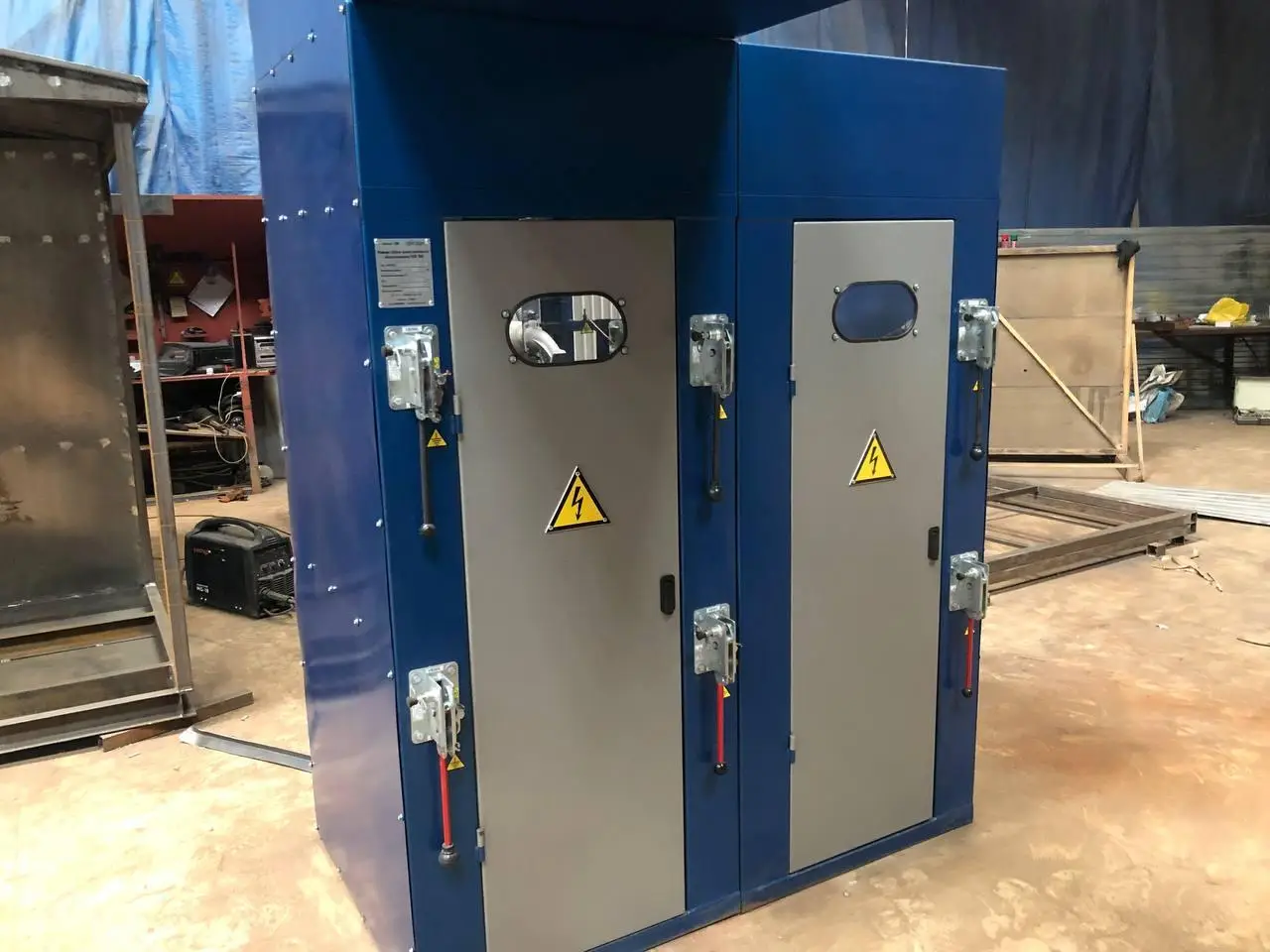

Уявіть собі потік колосальної енергії, який необхідно щомиті безпечно перенаправляти чи вимикати. Обладнання КРУ-10 якраз і займається прийомом та розподілом трифазного змінного струму. Це не просто залізні коробки, а складні захисні системи, головне завдання яких — уберегти персонал та дорогу техніку від аварій. Що відбувається під час короткого замикання в мережі? Сучасна комірка миттєво ізолює проблему в одному відсіку, не дозволяючи руйнуванню поширитися на сусідні лінії.
Чи замислювалися ви, які навантаження витримує цей метал? Пристрої спокійно працюють зі струмами до 3150 А. Їх активно встановлюють на заводах, залізничних станціях та великих підстанціях. Корпуси ретельно покривають антикорозійною порошковою фарбою, тому обладнання не боїться вологи чи складних цехових умов.
Конструктивні нюанси: підбираємо конфігурацію під об’єкт

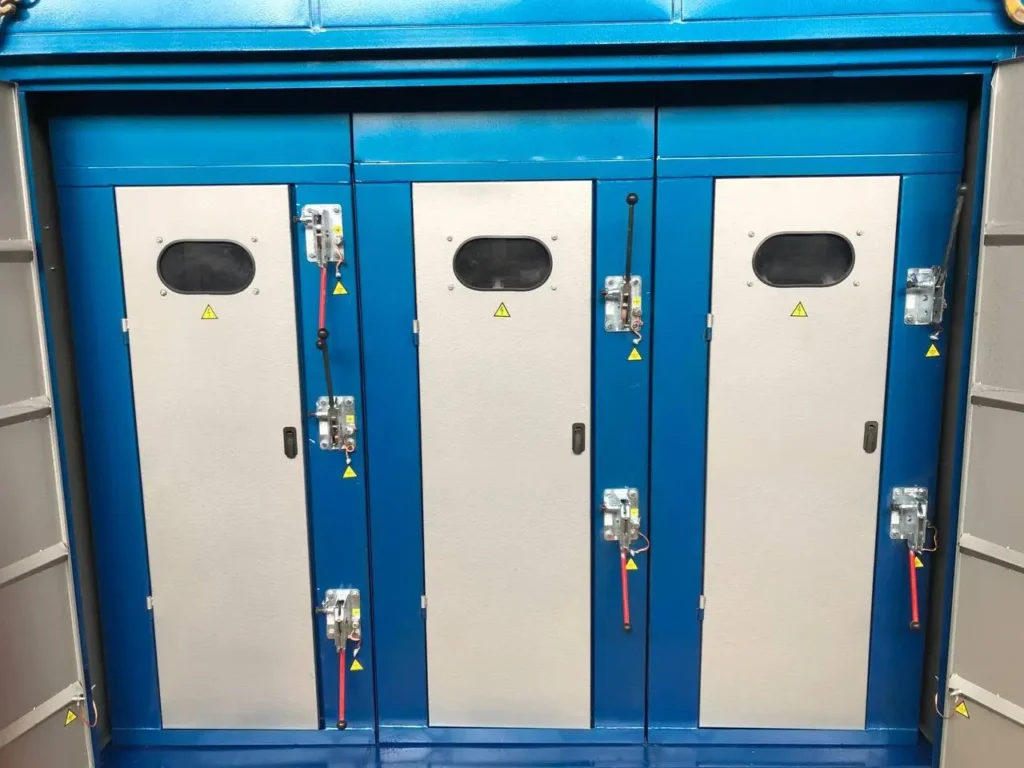

На етапі проектування завжди виникає питання: яку саме конструкцію шафи вибрати? Шаблонів тут немає, адже кожен об’єкт має свої архітектурні обмеження. Шафи виготовляють для одностороннього або двостороннього обслуговування. Якщо площа щитової кімнати мала, односторонній варіант стане порятунком — комірки можна посунути впритул до стіни, заощадивши простір.
Ось кілька важливих параметрів, які безпосередньо впливають на фінальну збірку пристрою:
- Тип монтажу комутаційного вузла. Можна замовити стаціонарне кріплення або обрати варіант із елементом викочування. Висувна конструкція полегшує життя електрикам: блок легко дістати для ревізії без повного знеструмлення всієї секції.
- Конфігурація фасадних дверей. Для ліній із високими струмами (від 1600 до 3150 А) розробляють спеціальні підйомно-поворотні двері. На потужних агрегатах їх роблять вкороченими та оснащують захисним фартухом, який автоматично опускається під час переміщення деталей.
- Наявність самих дверей на фасаді. Іноді конструктори взагалі відмовляються від класичних дверцят. Тоді захисну функцію виконує фронтальна панель самого висувного елемента, яка герметично закриває комірку.
Вакуумні технології та індивідуальні рішення
Часи небезпечних масляних вимикачів, здатних вибухнути від найменшої іскри, давно минули. Сьогодні стандартом безпеки стали вакуумні вимикачі серій ВР1, ВР2 та ВР3. Вони демонструють дивовижну витривалість — до 50 000 циклів роботи у звичайному режимі та до 100 вимкнень за умов жорсткого замикання зі струмом до 40 кА. Дуга у вакуумній камері згасає майже миттєво. Єдина деталь — швидке розривання ланцюга створює перенапругу, тому в шафах КРУ-10 обов’язково монтують обмежувачі перенапруги. Це гарантує тривале життя всьому підключеному обладнанню.
Створення такого силового устаткування вимагає індивідуального підходу. Команда ТОВ «ЕНЕРГО АЙСЕН» виготовляє розподільчі пристрої чітко під технічні завдання (ТЗ) замовника. Процес співпраці побудований прозоро: після вивчення ТЗ інженери прораховують детальний кошторис, фіксують умови у договорі, а після внесення 50% передоплати проект запускають у роботу. Готові КРУ проходять жорсткі заводські випробування та тестування захисних систем.
Окрім розподільчих комірок, підприємство постачає якісні комплектні трансформаторні підстанції (КТП) щоглового чи кіоскового типу, камери КСО, конденсаторні установки УКРМ та промислові сонячні електростанції. Якщо у договорі прописано монтаж, бригада компанії виконає всі пусконалагоджувальні роботи безпосередньо на вашому об’єкті.
